走进无人机——(旋翼)无人机知识
H5,H5页面制作工具
  • ——(旋翼)无人机知识
  • 走进无人机
  • 1.组成部分

    2.各部分功能及名称

  • 旋翼无人机
    知识
  • (4)载荷部分
  • (3)控制部分
  • (2)动力部分
  • (1)机身部分
  • 1.组成部分
  • (1.3)脚架
  • (1.2)中心板
  • (1.1)机臂
  • (1).机身部分
  • (1.4)螺旋桨
  • (1.3)电调
  • (1.2)电机
  • (1.1)电池
  • (2).动力部分
  • (1.5)遥控器
  • (1.9)磁罗盘
  • (1.8)陀螺仪
  • (1.7)气压计
  • (1.6)LED工作灯
  • (1.4)接收机
  • (1.3)WIFI
  • (1.2)GPS
  • (1.1)飞控
  • (3).控制部分
  • (1.3)电力挂钩
  • (1.2)航拍云台装置
  • (1.1)农药喷洒装置
  • (4).载荷部分
  •        多旋翼飞行器主要由机架、电机、电调和桨叶组成,为了满足实际飞行需要,一般还需要配备电池、遥控器及飞行辅助控制系统.
  • 1.有人机简史
  • (4)载荷部分
  • (3)控制部分
  • (2)动力部分
  • (1)机身部分
  • 2.各部分
    功能及名称
  • 机架是指多旋翼飞行器的机身架,是整个飞行系统的飞行载体。一般使用高强度重量轻的料,例如碳纤维、PA66+30GF等材料。

  • 2.1.机身部分
  • (1)电池
  •      电池是将化学能转化成电能的装置。
         在整个飞行系统中,电池作为能源储备,为整个动力系统和其他电子设备提供电力来源。目前在多旋翼飞行器上,一般采用普通锂电池或者智能锂电池等。


  • 2.2.动力部分
  • (1)电池
  • 电池的容量:     2200-22000mAh
    电池的电压:     满电4.2v 100%
                             放电截止电压3.75v 20%
                             过放电电压3.68 10%
                             保存电压3.85  50%
    电池的电量:单位(Wh)
    换算公式:Wh(功率w)= V(电压v)x mAh/1000(电流a )
         电池的充放电流: 电池容量*充放电C数=充放电电流
        串联电压加倍容量不变,并联容量加倍电压不变


  • 2.2.动力部分

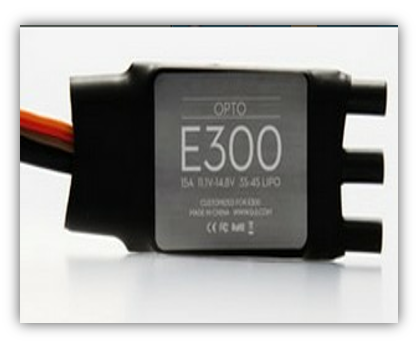

  • (2)电调
  • 全称:电子调速器

    电调输入是直流,可以接稳压电源,或者锂电池。一般的供电都在2-6节锂电池左右。输出是三相交流,直接与电机的三相输入端相连。如果上电后你的电机反转,你只需要把这三根线中间的任意两根对换位置即可。电调还有三根信号线连出,用来与飞控连接,控制电机的运转。

  • 2.2.动力部分
  • (2)电调
  • 直流变交流;改变电机转速;改变电压;给电机供电;稳压;降压;向飞控反馈电机参数;反向供电
  • 2.2.动力部分
  • (2)电调
  • 电调共有八根线
    黑红硅胶线连接:动力电源
    三根较细的硅胶线连接:电机
    三根信号线连接:飞控


  • 2.2.动力部分
  • (2)电机
  • 电机是由电动机主体和驱动器组成,是一种典型的机电一体化产品。在整个飞行系统中,起到提供动力的作用


  • 2.2.动力部分
  • (3)电机
  • 什么是KV值 ?
    无刷电机KV值定义为 转速/V,
    意思为输入电压增加1伏电压,
    无刷电机空转转速增加的转速值。 绕线匝数多的,KV值低,最高输出电流小,但扭力大  绕线匝数少的,KV值高,最高输出电流大,但扭力小

  • 2.2.动力部分
  • (3)电机
  • 规格尺寸;线圈扎数T ;重量;最大功率;
    工作转速范围;空载KV值等



  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 桨叶是通过自身旋转,将电机转动功率转化为动力的装置。在整个飞行系统中,桨叶主要起到提供飞行所需的动能。按材质一般可分为尼龙桨,碳纤维桨和木桨等。
  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 桨叶是通过自身旋转,将电机转动功率转化为动力的装置。在整个飞行系统中,桨叶主要起到提供飞行所需的动能。按材质一般可分为尼龙桨,碳纤维桨和木桨等。
  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 2.2.动力部分
  • (4)螺旋桨{桨叶}
  • 认识桨叶旋转方向
    迎面的朝向为旋转方向,逆时针转为正桨CCW,顺时针转为反桨CW

    了解螺旋桨的规格
    以1855桨叶为例:直径18英寸 螺距5.5英寸 18*25.4=457.2mm
    1英寸=25.4mm


  • 2.2.动力部分

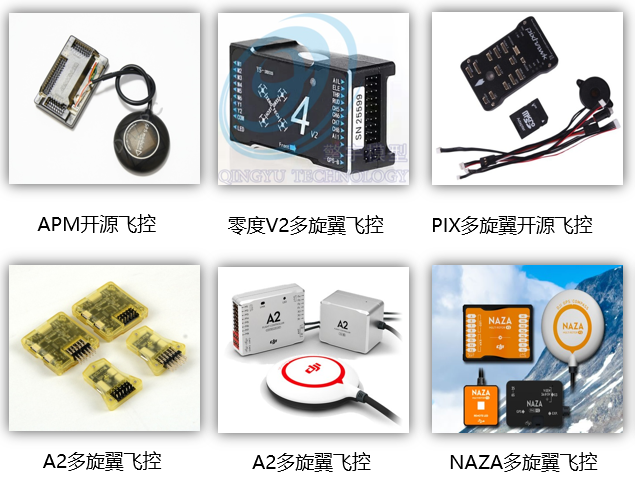

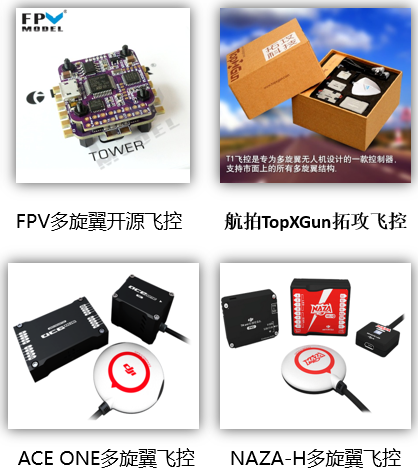

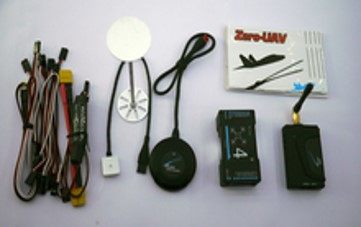

  • (一)飞控

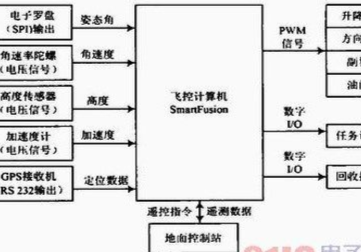

  • GPS(位置 高度 速度)三轴陀螺仪包含[姿态传感器(是感知飞机倾斜程度的)角速度计(测量飞机角速度的)],三轴加速度计(测量飞机各轴加速度的)气压高度计(测量飞机高度的)温度传感器(感知飞控温度的)


  • 2.3.控制部分
  • (一)飞控
  • IMU(加速度计,角速度计)气压高度计,GPS,磁罗盘 温度计


  • 2.3.控制部分
  • (一)飞控——IMU
  • 1.测量飞机的角速度
    2.测量飞机的加速度
    3.感知飞机的方位变化和速度变化
    4.解算飞机在三维空间中的姿态
    5.调整并恢复飞机的姿态



  • 2.3.控制部分
  • 飞控的三大算法:
    捷联惯性导航行,PID,卡尔曼滤波




  • (一)飞控
  • 2.3.控制部分

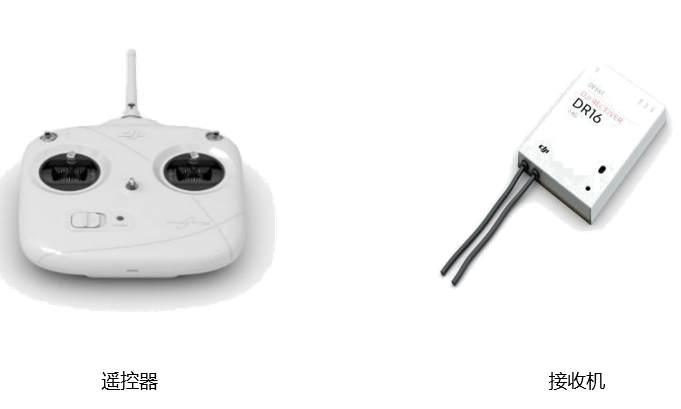

  • (二)遥控系统
  • 舵面遥控飞控什么都不管

    姿态遥控飞控管姿态,人管位置

    人工修正飞控姿态位置都管,人给位置修正量



  • 2.3.控制部分
  • 主要包括:农业喷洒装置,航拍云台装置,电力脱钩装置等


  • 2.4.载荷部分
